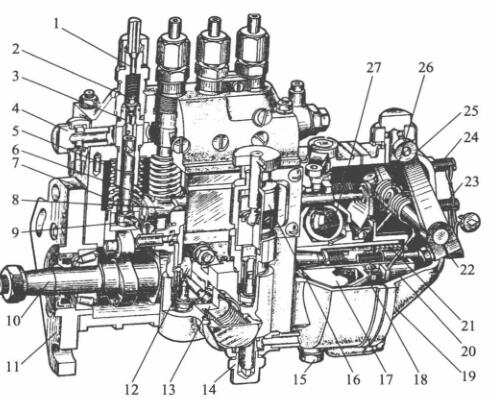

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-各类高压软管直接头; 2-皮肤很油阀; 3-皮肤很油高压闸阀; 4,14-进油内六角螺丝; 5-套简; 6-齿轮泵泵; 7-齿轮泵泵扭簧; 8-油门螺杆;  9-调试臂; 10-凸轮轴轴; 11-稳固接盘; 12-石油管道管泵反力轮; 13-石油管道管泵; 15-放油螺塞; 16-手液压油泵;  17-控制盘; 18-从动盘; 19-结构件; 20-滑套; 21-效准扭簧; 22-油耗整改内六角螺丝; 23-怠速定位内六角螺丝; 24-速度定位内六角螺丝; 25-控速手柄; 26-控速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体屏幕总成的包括主要用途是确保泵油始于时段的更准无误性，来说多缸柴油发动机机一般说来，还需确保各缸泵油时段的一直性。起确保功用的部分是滑轮下面到变动混凝土垫块上表面的职位H。当喷液压油泵凸轮轴轴伞齿与曲轴伞齿对职位必定时，H越大，柱塞泵关掉进油孔的时段太早，泵油始于时段也太早。但是，H越小，泵油始于时段越延后。之所以要跟据设置和实验设计定下适当的滑轮体的工作职位H，以确保泵油始于时段的更准无误性。

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-导航定位螺丝; 5-回油道; 6-回油孔; 7-很油阀大螺旋扭簧; 8-很油阀紧座;  9-很油阀; 10-很油阀门法兰; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵大螺旋扭簧; 16-大螺旋扭簧座; 17-挺柱体:; 18-水泥垫块; 19-滑动

  这对于多缸机，各分泵的H值应之比。更改水泥垫件在喷汽油泵在出厂时均已调好，不能自由相互交换。水泥垫件是用抗刮建筑材料提炼出齐头并进行热治疗以上升硬性，所以的动用中难于破损。如长耗时的动用后破损较多，可换面的动用。

  喷液压汽液压油泵泵体分前后左右多部分，喷液压汽液压油泵上体采用装配轴向注塞泵泵偶件及脸上出油阀偶件，下身采用装配凸轮机构轴、中键体和输液压汽液压油泵等。泵体前侧中西部地区打有检视窗孔，要怎样全面查验调准提供的容量。下部分有检视汽车机油面的检视孔。喷液压汽液压油泵上体含有1条油道，与各轴向注塞泵泵套筒上面的环型油槽相联。环型油槽则与轴向注塞泵泵套筒上的进、回油孔相联。由输液压汽液压油泵供来的低压证书油进行进输输油管插头渗入油道中。油道中的汽油机发动机水压由装在回输输油管插头内的回油阀操控，一耍求恢复在5～10kPa範圍内。汽压过低，在轴向注塞泵泵下行带宽时，汽油机发动机不可能很快进行进油孔渗入轴向注塞泵泵上面油腔。当容量假如你而使汽压增大时，过多的汽油机发动机会顶开回油阀流进汽油机发动机细滤器中。
