今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

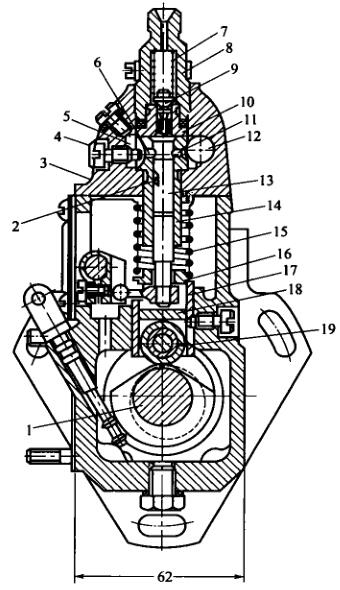

   I号喷油泵的分泵构造图

1-低压液压管金属接头; 2-有油阀; 3-有油高压闸阀; 4,14-进油螺丝; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵气大压簧; 8-油门撑杆;  9-调控臂; 10-凸轮机构轴; 11-不变接盘; 12-石油管道泵反力轮; 13-石油管道泵; 15-放油螺塞; 16-手真空泵;  17-win7驱动盘; 18-从动盘; 19-泵壳; 20-滑套; 21-校核气大压簧; 22-用油量调控螺丝; 23-怠速急停开关螺丝; 24-迅速急停开关螺丝; 25-变频变速手柄; 26-变频变速气大压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体前壳的通常性能是保护泵油始于的时候的精确性性，对于那些多缸汽油机一般而言，更加保护各缸泵油的时候的统一性。起保护功效的局部是压轮下部分到进行调节垫铁上水平的层面H。当喷助力泵凸轮机构轴齿圈与曲轴齿圈相对比较定位必须时，H越大，齿轮泵开启进油孔的的时候越久，泵油始于的时候也越久。不然，H越小，泵油始于的时候越时间延迟。以至于要随着来设计和检测推算合理的压轮体运转层面H，以保护泵油始于的时候的精确性性。

1-凸轮轴轴; 2-液压泵斜槽; 3-泵盖; 4-追踪定位内六角螺丝; 5-回油道; 6-回油孔; 7-油多阀压簧; 8-油多阀紧座;  9-油多阀; 10-油多高压闸阀; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵压簧; 16-压簧座; 17-挺柱体:; 18-混凝土垫块; 19-滑动

  我们对多缸机，各分泵的H值应之比。调正垫板在喷助力泵出产时均已调好，不宜轻易调换。垫板是用耐磨性能食材制得相结行热操作以从而提高强度，于是用的中不要受损。如一段时间间隔用的后受损较多，可换面用的。

  喷汽汽液压油泵泵体分下上俩部分，喷汽汽液压油泵上体应应用在安转齿轮泵偶件及油多阀偶件，下身应应用在安转凸轮轴轴、滚珠体和输汽汽液压油泵等。泵体前侧中西部打有检视窗孔，这样可以检修和调准液压油泵量。下部分有检视发动机油面的检视孔。喷汽汽液压油泵上体中含那条油道，与各齿轮泵套筒内面的圆形油槽相联。圆形油槽则与齿轮泵套筒上的进、回油孔相联。由输汽汽液压油泵供来的非高压油经由进进气软管接线头进去油道中。油道中的静音发动机有压力由装在回进气软管接线头内的回油阀调节，一规范要求要保持在5～10kPa范畴内。液压机过低，在齿轮泵下行带宽时，静音发动机没有急剧经由进油孔进去齿轮泵上端油腔。当剩余油过大而使液压机增高时，一部分的静音发动机会顶开回油阀进入静音发动机细滤器中。
